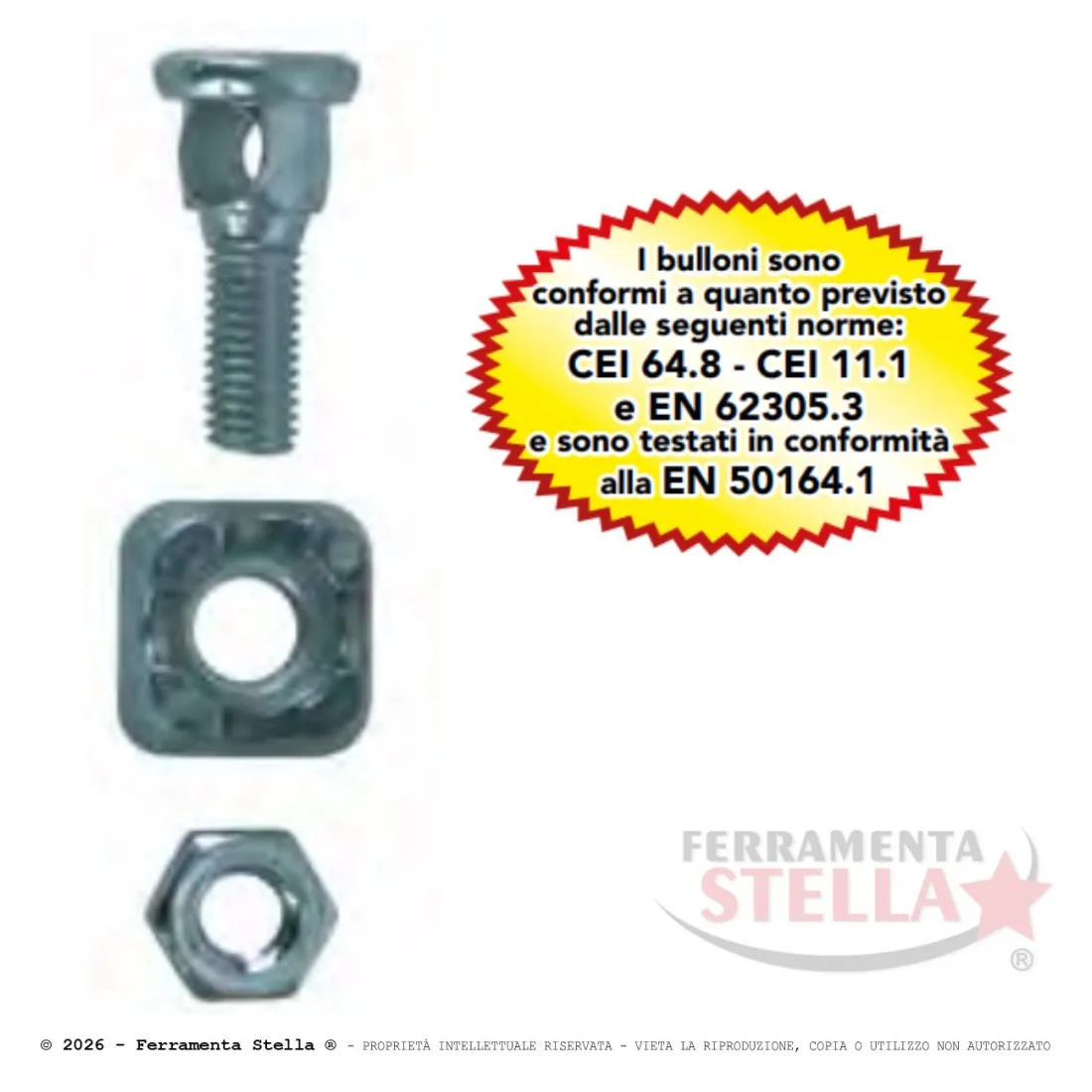

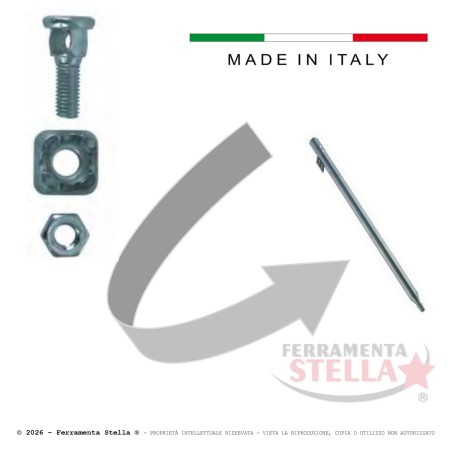

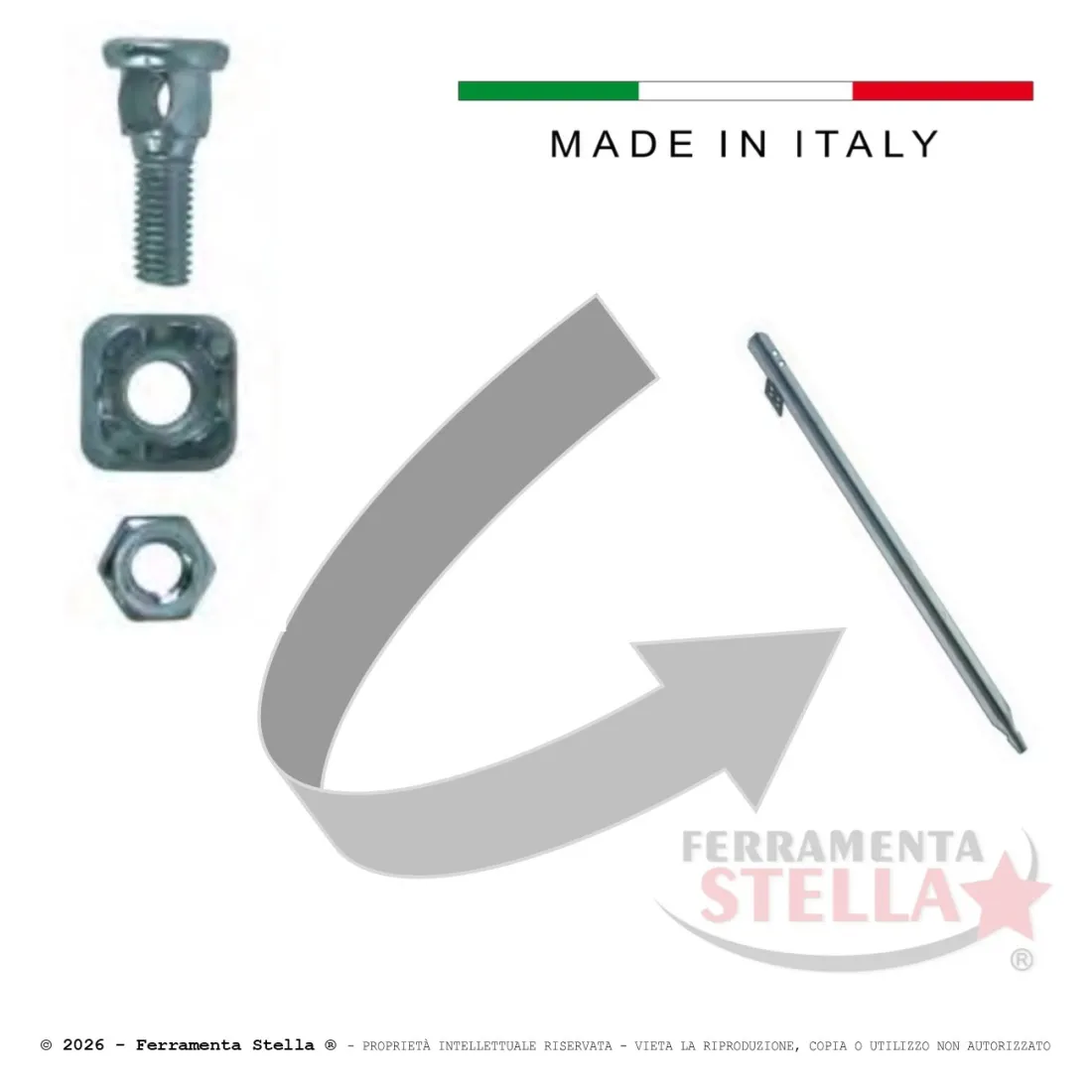

Descrizione: Il Bullone Specifico per Collegamenti Elettrici a Norma di Terra
Il bullone per paletto dispersore M10x25 in acciaio zincato è un componente critico e specializzato per impianti di messa a terra. Progettato specificamente per realizzare una connessione meccanica ed elettrica sicura e affidabile tra i conduttori di terra (tipicamente in rame nudo o verde/giallo) e i dispersori/picchetti dotati di foro filettato. La sua caratteristica distintiva è la testa forata, che permette il passaggio del conduttore prima del serraggio, garantendo un contatto ottimale. Prodotto, testato e marcato secondo le più severe norme CEI ed EN, è l'elemento fondamentale per installazioni a regola d'arte, sicure e conformi alla legge.
A Cosa Serve e Perché è Indispensabile?
Questo bullone non è un normale bullone di fissaggio. Ha una funzione elettrica primaria: garantire un collegamento a bassa resistenza elettrica e ad alta durabilità nel circuito di dispersione a terra. Viene utilizzato per fissare il conduttore di terra al:
- Paletto dispersore in acciaio zincato o rame (picchetto di terra).
- Piastra dispersore interrata.
- Altri componenti attivi dell'impianto di terra che presentano un foro filettato M10.
Il Vantaggio della Testa Forata:
Il foro passante nella testa del bullone (diametro adatto a conduttori fino a 10 mm Ø) è la soluzione pratica ed efficace per il collegamento. Il conduttore viene infilato nel foro, eventualmente ripiegato o affiancato, e poi serrato insieme al dispersore dalla rondella e dal dado zincati (normalmente forniti a parte). Questo sistema evita connessioni approssimative con morsetti non idonei e assicura una superficie di contatto ampia e stabile, resistente al tempo e alla corrosione galvanica.
Conformità Normativa: La Garanzia di Sicurezza:
Questo componente è realizzato per soddisfare i requisiti delle norme che governano gli impianti elettrici e la protezione dai fulmini:
- CEI EN 50164-1 (ex CEI 11-13): Norma specifica per i componenti per la protezione contro i fulmini (LPS). Definisce requisiti meccanici, elettrici e di resistenza alla corrosione. Il bullone è testato secondo questa norma.
- CEI 64-8 / EN 62305-3: Norme che regolano la progettazione, l'installazione e la manutenzione degli impianti di messa a terra per la protezione dalle sovratensioni e dai fulmini.
- CEI 11-1: Norma relativa alla costruzione delle linee elettriche aeree, che tratta anche i collegamenti di terra.
Utilizzare questo bullone significa scegliere un componente certificato e idoneo all'uso, presupposto essenziale per la validità della dichiarazione di conformità dell'impianto (SCIA).
Caratteristiche e Vantaggi Principali:
- Tecnica di Collegamento Ottimale (Testa Forata): Il foro nella testa permette un collegamento diretto, saldo e a bassissima resistenza di transizione tra conduttore e dispersore. È la tecnica preferita e raccomandata dalle norme per i picchetti di terra.
- Materiale e Finitura Appropriati: Realizzato in acciaio zincato, offre un ottimo compromesso tra resistenza meccanica, conducibilità elettrica e protezione dalla corrosione nel terreno. La zincatura protegge il ferro dal contatto galvanico con il rame del conduttore e dall'umidità.
- Conformità Normativa Pienamente Documentata: È un componente marcato CE per la Direttiva Bassa Tensione o per la normativa sui componenti LPS. La sua conformità a CEI EN 50164-1, CEI 64-8, EN 62305-3 e CEI 11-1 lo rende la scelta obbligata per installazioni professionali e a norma.
- Dimensioni Standard e Compatibili: Filettatura metrica M10 (il formato più comune per i dispersori) e lunghezza di 25 mm (dalla base della testa), compatibile con lo spessore del foro del picchetto, della rondella, del conduttore e del dado.
- Facilità d'Uso in Cantiere: Il sistema di fissaggio con bullone forato, rondella e dado è semplice, rapido e ispezionabile. Non richiede attrezzature speciali (solo chiave esagonale) e permette future operazioni di manutenzione o verifica della tenuta.
- Affidabilità nel Lungo Periodo: Un collegamento ben fatto con questo bullone, se protetto da grasso siliconico o nastri anticorrosione, dura per decenni, mantenendo inalterata l'efficacia dell'impianto di dispersione.
Specifiche Tecniche Dettagliate:
- Prodotto: Bullone per collegamento dispersore/picchetto di terra
- Applicazione: Collegamento conduttore di terra a dispersori con foro filettato M10
- Norme di Riferimento: CEI EN 50164-1 (test), CEI 64-8, EN 62305-3, CEI 11-1
- Materiale: Acciaio
- Finitura: Zincatura
- Misura: M10 x 25 mm (Diametro filettatura x Lunghezza totale sotto testa)
- Tipo di Testa: Esagonale, FORATA passante
- Diametro Foro Testa: Adatto per conduttori fino a 10 mm di diametro massimo
- Accessori Necessari (di norma non inclusi): Rondella piatta M10, Dado esagonale M10 (entrambi zincati). Il conduttore di terra (es. sezione 16 o 25 mm² in rame nudo).

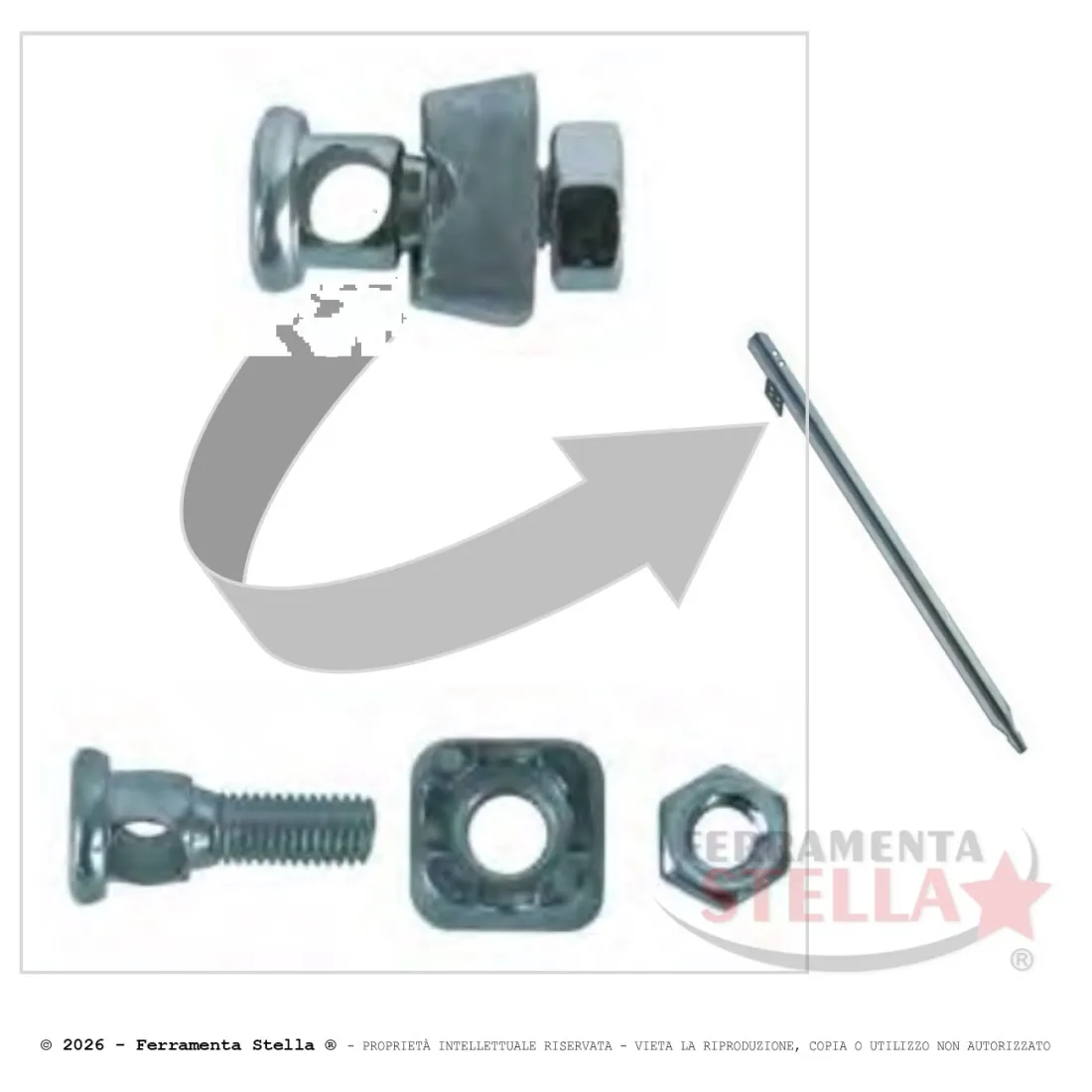

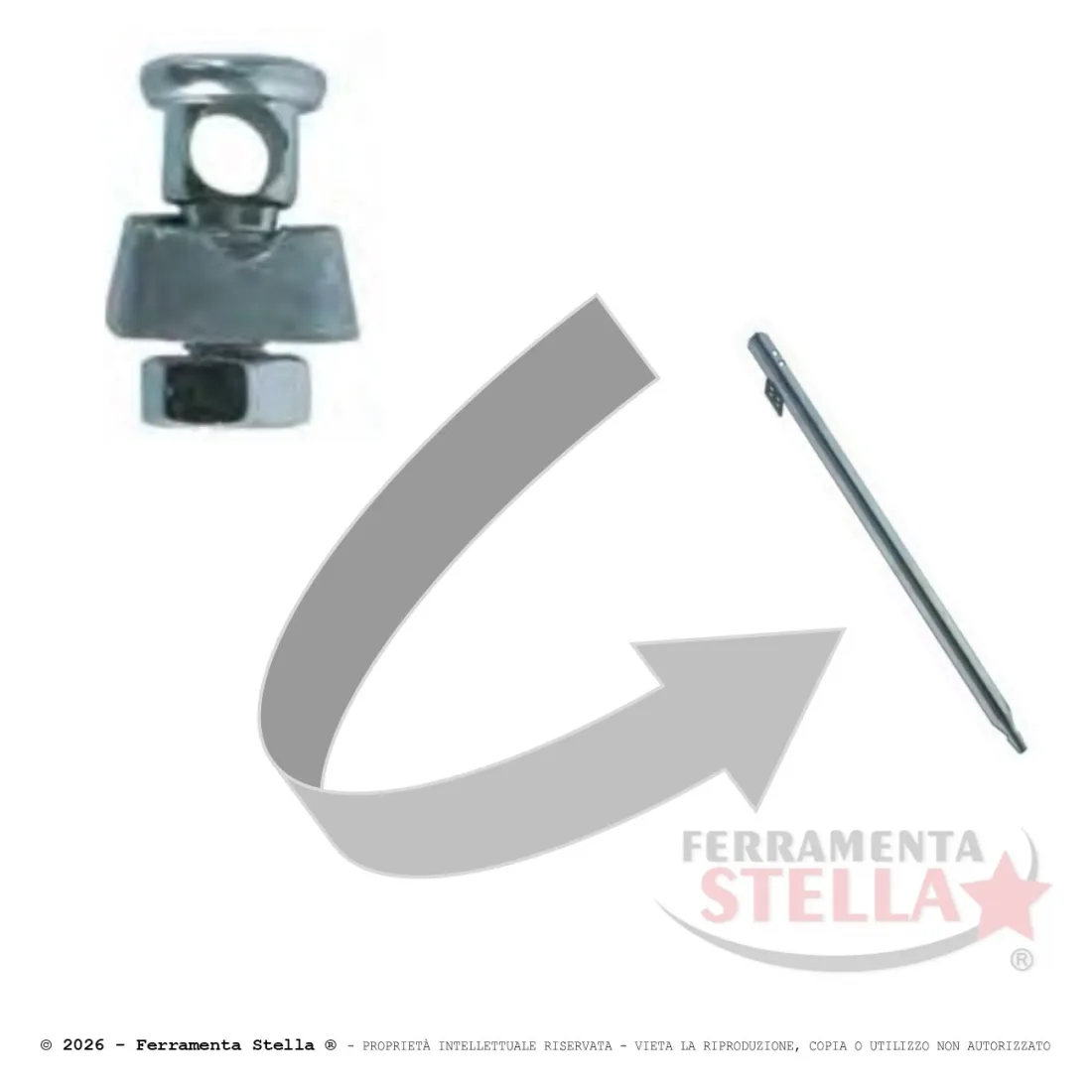

- Installazione: Inserire il bullone nel foro del dispersore, infilare il conduttore di terra nel foro della testa, posizionare la rondella e serrare il dado con chiave. Si consiglia l'applicazione di grasso per contatti elettrici per prevenire l'ossidazione.
📌 Nota: Alcune immagini e descrizioni di questo prodotto possono essere state generate con IA a scopo illustrativo e pubblicitario. Il prodotto reale e le caratteristiche tecniche indicate sono sempre accurate e verificate.
⚠️ Importante - Installazione a Norma e Sicurezza:
L'impianto di messa a terra è un sistema di sicurezza vitale. La corretta installazione di questo bullone è solo una parte del processo. È fondamentale:
1. Utilizzare solo componenti approvati e compatibili (dado, rondella, conduttore).
2. Verificare che la resistenza del collegamento sia trascurabile (misura con ohmetro a 4 fili).
3. Proteggere il collegamento dall'umidità e dalla corrosione galvanica (es. con grasso siliconico conduttivo o nastro autoclagente).
4. Affidare la progettazione e la realizzazione dell'impianto di terra a personale qualificato (elettricista abilitato) in conformità alla normativa vigente. La messa a terra non è un'operazione fai-da-te.
